Etching Auto-Lautsprechergitter-Produktionsprozess: Präzisionsfertigung für erstklassiges akustisches Erlebnis

Mit der Modernisierung der Akustiksysteme und intelligenten Cockpits in Fahrzeugen wächst die Nachfrage nach hochpräzisen Autolautsprechergittern rasant. Für eine hohe Qualität ist das Präzisionsätzverfahren die bevorzugte WahlMetallgitter, mit ultrahoher Präzision, glatter Oberfläche und flexiblem Design. Dieser Artikel beschreibt den gesamten Produktionsprozess von geätzten Auto-Lautsprechergittern.

Kernübersicht des geätzten Auto-Lautsprechergitters

Als Schlüsselkomponente zum Schutz von Audiogeräten und zur Optimierung der Tonausgabe istGeätzte Auto-LautsprechergitterVerwenden Sie die chemische Ätztechnologie, um präzise Maschenlöcher in Edelstahl, Aluminiumlegierungen und anderen Metallen zu bilden. Es zeichnet sich durch Präzision im Mikrometerbereich, gleichmäßige Löcher, gratfreie Wände und geringe Schallübertragungsverluste aus und wird häufig in Fahrzeugen mit Kraftstoffen der Spitzenklasse und neuen Energiefahrzeugen eingesetzt.

Hauptvorteile gegenüber herkömmlichen Produkten: Präzision ±0,01 mm, Schallübertragungsverlust <5 %, keine Grate, Unterstützung komplexer Lochdesigns und stabile Massenproduktion. Es ist Standard für Premium-Modelle wie die Mercedes-Benz S-Klasse, den BMW 7er und den NIO ET9.

Vollständiger Produktionsprozess von geätzten Auto-Lautsprechergittern

Die Produktion folgt fünf strengen Kernphasen von der Rohmaterialvorbereitung bis zur Montage des fertigen Produkts, um eine stabile Qualität und Leistung zu gewährleisten.

Stufe 1: Rohstoffvorbereitung und Vorbehandlung

Wir verwenden Edelstahl 304/316 und eine Aluminiumlegierung 6063 (0,08–1,5 mm dick) für verschiedene Automobilanwendungen. Die Vorbehandlung umfasst zwei wichtige Schritte:

Materialschneiden: Automatisches Schneiden von Metallspulen in Standard-/kundenspezifische Bleche für einheitliche Größen.

Reinigung und Trocknung: Hochdruckreinigung zur Entfernung von Oxiden/Öl, gefolgt von Hochtemperaturtrocknung für nachfolgende Prozesse.

Stufe 2: Kernätzung

Diese Kernphase bestimmt Präzision und Aussehen mit 6 streng kontrollierten Schritten:

Beschichtung: Gleichmäßiges Auftragen lichtempfindlicher Tinte auf beide Seiten von Metallblechen.

Trocknung: Tunnelofentrocknung, um die Tinte zu verfestigen und die Haftung zu verbessern.

Belichtung: Doppelseitige UV-Belichtung (7–12 s, 20–120 mj/cm²), um Muster auf die Tintenschicht zu übertragen.

Entwicklung: Entfernen unbelichteter Tinte mit Na₂CO₃-Lösung (23-37℃, 20-45s), um geätzte Bereiche freizulegen.

Trocknung nach der Entwicklung: Sekundärtrocknung, um Feuchtigkeit zu entfernen und die Tintenschicht zu stabilisieren.

Ätzen: Sprühkorrosion mit FeCl₃-Lösung, wodurch ein minimaler Lochdurchmesser von 0,05 mm und eine Abstandsgenauigkeit von ±0,005 mm erreicht werden.

Stufe 3: Filmentfernungsbehandlung

Nach dem Ätzen wird restliche lichtempfindliche Tinte mit einer 1,5–3,0 Gew.-%igen NaOH-Lösung entfernt, wodurch halbfertige Gitter mit klaren Löchern und ohne Tintenrückstände erhalten werden.

Stufe 4: Oberflächenoptimierungsbehandlung

Die Oberflächenbehandlung verbessert die Korrosionsbeständigkeit, Verschleißfestigkeit und Ästhetik. Haupttechnologien:

Elektrolytisches Polieren: Sorgt für glatte Oberflächen/Lochwände und verringert den Schallübertragungswiderstand.

PVD-Beschichtung: Verbessert die Korrosions-/Verschleißfestigkeit mit Salzsprühbeständigkeit über 1000 Stunden.

Anodische Oxidation (Aluminiumlegierung): Bildet einen harten Oxidfilm (HV400), 3x kratzfester, anpassbare Farbe.

Stufe 5: Inspektion und Montage des fertigen Produkts

Eine strenge Qualitätskontrolle gewährleistet Lieferstandards, darunter:

Präzisionsinspektion: 100 % Fehlererkennung durch visuelle KI-Ausrüstung und Präzisionswerkzeuge.

Akustischer Leistungstest: Gewährleistet eine Schallübertragungsrate von ≥85 % und einen gleichmäßigen Frequenzgang.

Zuverlässigkeitstest: Vibrations-, Hoch-Tieftemperatur- und Salzsprühtests für die Anpassungsfähigkeit an raue Umgebungen.

Qualifizierte Gitter werden mit Lautsprechern und anderen Komponenten zur Lieferung zu kompletten Baugruppen zusammengebaut.

Unsere Vorteile bei der Herstellung von geätzten Auto-Lautsprechergittern

Als ProfiÄtzen des AutolautsprechergittersHersteller, unsere Kernvorteile sind:

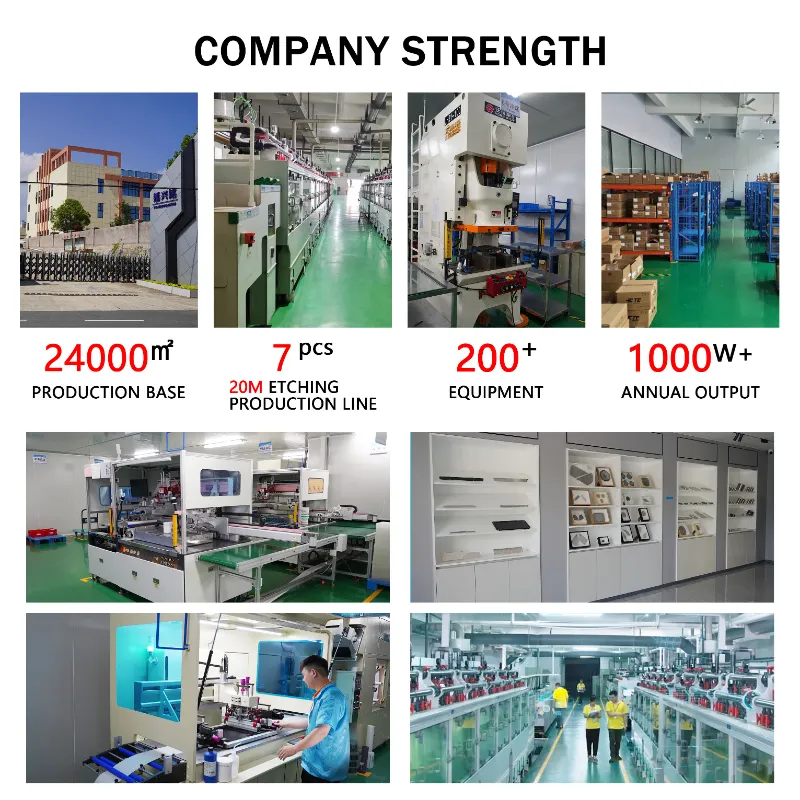

1.Erweiterte Ausrüstung: Importierte automatische Produktionslinien und saubere Werkstätten, Tagesleistung bis zu 3000㎡.

2. Strenge Zertifizierungen: IATF 16949, ISO 9001/14001 zertifiziert, entspricht internationalen Standards.

3. Maßgeschneiderter Service: Unterstützt personalisiertes Loch-/Farbdesign, Musterlieferung in 72 Stunden, Massenproduktion in 15 Tagen.

4. Grüne Produktion: Recyclingrate von Abfallflüssigkeiten 65 %, Recyclingrate von Metallabfällen > 95 %.

Abschluss

Geätztes AutoLautsprechergitterDie Produktion integriert Präzisionstechnologie, strenge Qualitätskontrolle und innovatives Design und wird eine wichtigere Rolle bei der Modernisierung der Automobilindustrie spielen.

Wir bieten qualitativ hochwertige Produkte und Lösungen aus einer Hand. Kontaktieren Sie uns für Beschaffungs- oder technische Beratung; Wir freuen uns auf die Zusammenarbeit!
